Rohrverbinder Standard

Die Switch&Lock® 360 Steckkupplung von Michel Tube zeichnet sich durch ihre einfache Bedienung aus, bei der der Bediener lediglich das Vater und Mutterteil zusammenstecken muss – ohne dabei auf die Positionierung der Mutterkupplung zu achten. Das Kuppeln ist deutlich durch den Verriegelungsbolzen zu hören und auch zu sehen, da dieser mit einer optischen Lehre / rot hinterlegten Markierung ausgestattet ist. So kann besonders an schlecht zugänglichen Stellen oder auf die Entfernung sofort erkannt werden, ob das System korrekt verriegelt ist. Ein Lösen des Systems – auch bei Vibrationen - ist im Grunde ausgeschlossen.

Durch die Führung der beiden Korpusse und die angebrachten Radien an den Buchsen, fällt es dem Bediener äußerst leicht, trotz Torsion am Schlauch, sauber einzufädeln. Wobei zuerst die Buchsen übereinander gleiten und danach dass Förderrohr in die Steckbuchse eintaucht. Somit besticht das System durch zwei Führungsrohre, welche die mechanische Stabilität sicherstellen.

Die Kupplung kann auf 360 Grad beliebig gesteckt werden. Für das Lösen wird der speziell geformte Federbolzen einhändig oder zweihändig angehoben.

Die Kupplung ist in drei Werkstoffen und somit Preisklassen verfügbar, wobei die Einstiegsvariante aus einem Kunststoffgehäuse besteht, gefolgt von einer Variante aus Aluminium bzw. Edelstahl für hochsensible Anforderungen. Da der Rohradapter immer aus Edelstahl besteht, ist die Switch&Lock® 360 Kupplung generell – bei allen Varianten– produktberührend nur mit Edelstahlteilen ausgestattet. Sollte die komplett Edelstahlvariante gewählt werden, besteht das System beinahe zu 100% aus Edelstahl.

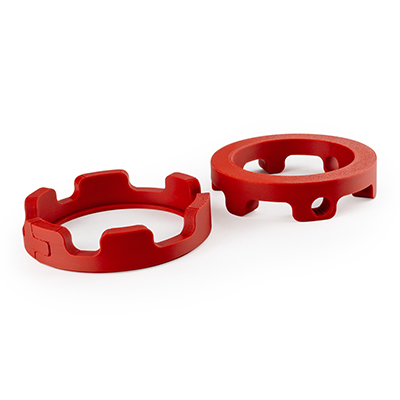

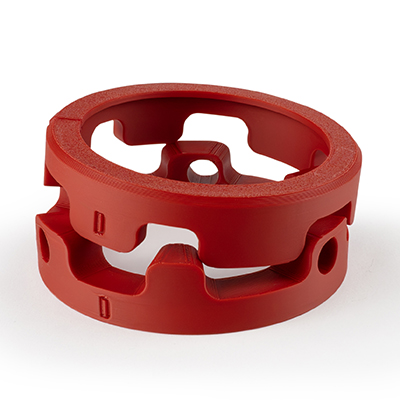

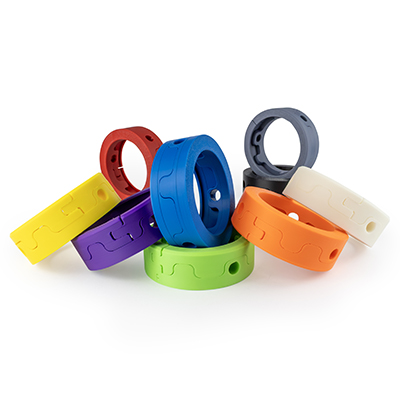

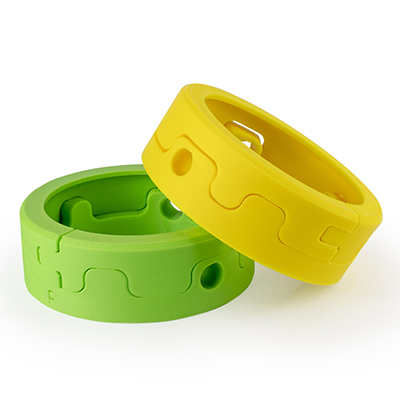

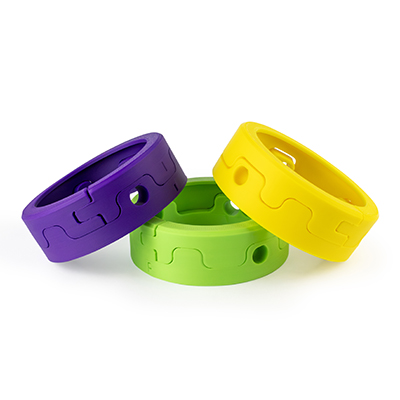

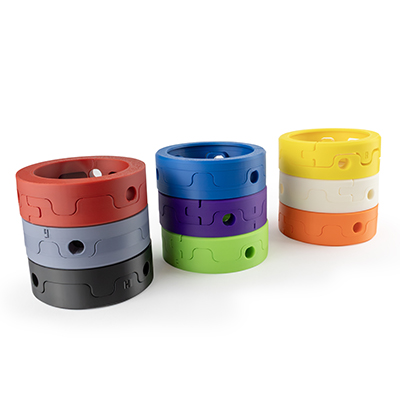

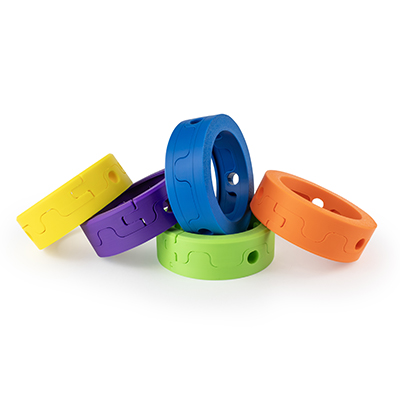

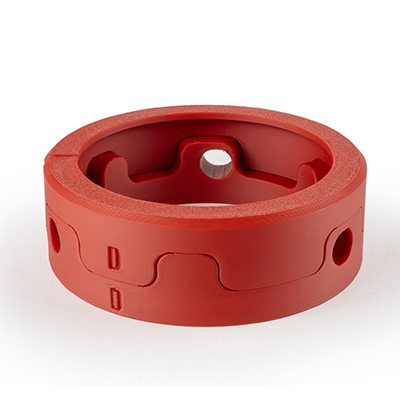

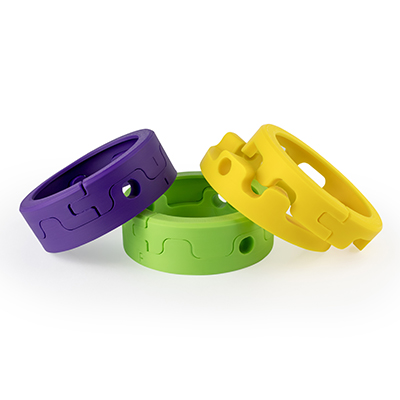

Durch das – auch nachträgliche – Anbringen von sogenannten Codierringen, kann die Kupplung einfach und günstig farblich / mechanisch codiert werden, die mechanischen Muster wiederholen sich alle 120°. Insgesamt sind theoretisch bis zu 55 verschiedenen Muster verfügbar, wobei die mechanische Anwendung mehr darauf abzielt, kleinere Anlagen oder verschiedene Rohrleitungslinien prozesssicher abzugrenzen. Bei vielfältigeren Anwendungen empfehlen wir eine RFID Codierung, die auch mit der Switch&Lock® 360 Kupplung kompatibel ist.

Auf Wunsch ist die Kupplung bzw. der Steckbolzen mit einer Gravur individualisierbar – beispielsweise mit der Maschinennummer oder internen Codes.

Die Switch&Lock® 360 Kupplung ist durch ihren Grundaufbau über sämtliche Durchmesser preisgünstig skalierbar. Durch Werkstoffvarianz kann jeder Kunde nach seinen Qualitätsvorstellungen das passende Kupplungssystem wählen.
