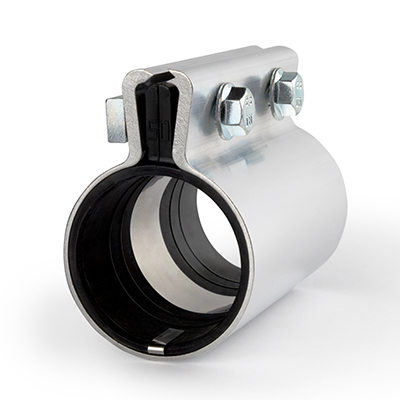

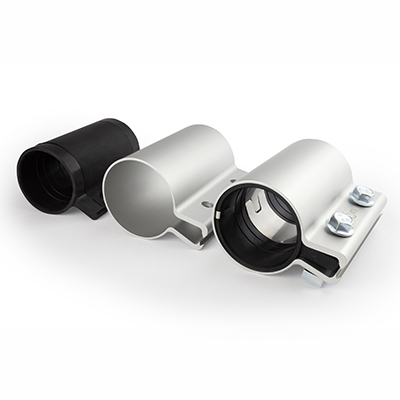

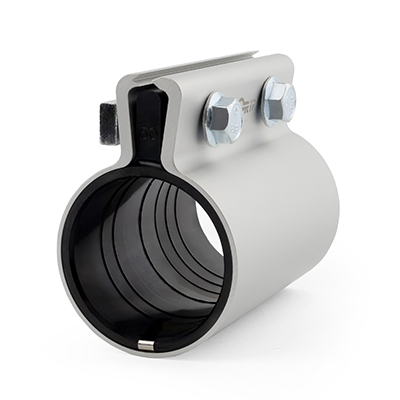

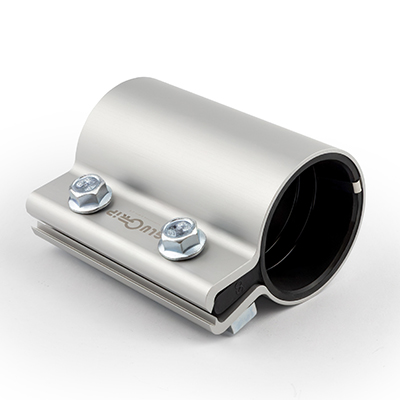

AluGrip Rohrkupplung
Fakten
Stranggepresste Aluminiumrohrkupplung mit gespritzter 3D Dichtungshülse
Verbesserte Montage durch angeraute, konisch zulaufende Dichthülse
Innovative Glasrohrverbindung durch Steckhülse
Optionaler, integrierter Dichtungsschutz mit verbesserter elektrischer Leitfähigkeit
Integrierte Dichtrillen erleichtern die Positionierung und Halten die Kupplung auch senkrecht am Rohr
Optische Drehmomentkontrolle durch die Dichtung
Recyclebar / demontierbar / zum Patent angemeldet
Produktvideo
AluGrip Rohrkupplung
Fakten
Werkstoff: Aluminium
Zum Verbinden von Edelstahlrohren
Inkl. Vertiefung für einen Dichtungsschutz
Aluminium | 100 mm - 2 Schrauben M8
Artikel-Nr.
Ø [mm]
Verbindung
max. Temp.
RV1A-0380-0380-100-SW
38,0
Metall / Metall
100°C
RV1A-0400-0400-100-SW
40,0
Metall / Metall
100°C
RV1A-0450-0450-100-SW
45,0
Metall / Metall
100°C
RV1A-0500-0500-100-SW
50,0
Metall / Metall
100°C
RV1A-0540-0540-100-SW
54,0
Metall / Metall
100°C
RV1A-0600-0600-100-SW
60,0
Metall / Metall
100°C
RV1A-0650-0650-100-SW
65,0
Metall / Metall
100°C
RV1A-0700-0700-100-SW
70,0
Metall / Metall
100°C
AluGrip Rohrkupplung
Fakten
Werkstoff: Aluminium
Zum Verbinden von Glas- und Edelstahlrohren
Inkl. Steckhülse
Aluminium | 100 mm - 2 Schrauben M8
Artikel-Nr.
Ø [mm]
Verbindung
max. Temp.
RV1A-0470-0400-100-SW
47,0 / 40,0
Glas / Metall
100°C
RV1A-0470-0470-100-SW
47,0 / 47,0
Glas / Glas
100°C
RV1A-0483-0450-100-SW
48,3 / 45,0
Glas / Metall
100°C
RV1A-0483-0483-100-SW
48,3 / 48,3
Glas / Glas
100°C
RV1A-0560-0500-100-SW
56,0 / 50,0
Glas / Metall
100°C
RV1A-0560-0560-100-SW
56,0 / 56,0
Glas / Glas
100°C
RV1A-0660-0600-100-SW
66,0 / 60,0
Glas / Metall
100°C
RV1A-0660-0660-100-SW
66,0 / 66,0
Glas / Glas
100°C
AluGrip Rohrkupplung
Fakten
Werkstoff: Edelstahl 1.4301
Passend zum Rohrverbinder (RV1S)
Montiert mit Rohrverbinder (RV1S)
Aluminium | 100 mm - 2 Schrauben M8
Artikel-Nr.
Ø [mm]
RV1A-DS-0380
38,0
RV1A-DS-0400
40,0
RV1A-DS-0450
45,0
RV1A-DS-0500
50,0
RV1A-DS-0540
54,0
RV1A-DS-0600
60,0
RV1A-DS-0650
65,0
RV1A-DS-0700
70,0
PRODUKTBESCHREIBUNG
Rohrverbinder werden bei Michel Tube sämtliche Klemmverbindungen mit Dichtungseinlage genannt, die im Vakuumbereich beziehungsweise in der Saugförderung eingesetzt werden.
In der Kunststoffindustrie ist das die gängigste Art der Verbindung. Bei der Montage werden zwei sauberere und entgratete Rohrenden hälftig in den Rohrverbinder gesteckt. Die beiden Schrauben werden im Wechsel angezogen, die flache Dichtung dichtet ab. Über das sogenannte Erdungsband wird die elektrische Aufladung weitergeleitet.
BILDERGALERIE
EdelStahl-rundrohr
werkstoff: Edelstahl 1.4301
Länge: 6000mm
Innennaht geglättet
Technische Daten
Material:
Edelstahl 1.4301
Standardlänge:
6000mm
Durchmesser:
38 - 168,3mm
Wandstärke:
1,5mm, 2mm & 3mm
Artikelnummern
Außen Ø
Radius 100 / 120 / 150 mm
Radius 250 mm
Radius 500 mm
Radius 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
